频率源系列

频率合成产品分为PLL方式的锁相源和直接合成（DDS）方式的频综，频率覆盖DC~Ka段，PLL锁相源跳频时间可以做到5us，DDS跳频时间可以做到0.3us。具有频带宽、体积小、重量轻、可靠性高等特点，技术达到国内先进水平，宽带频综技术突破了细步进、低杂散及频带扩展的核心技术，可实现超宽带低杂散、低相噪、快速的频率合成器。

● 工作温度覆盖-55℃~+85℃，频率覆盖DC~Ka波段

● 宽频带、多路、相位一致锁相频率源

● DDS技术，实现快速、低杂散、波形连续

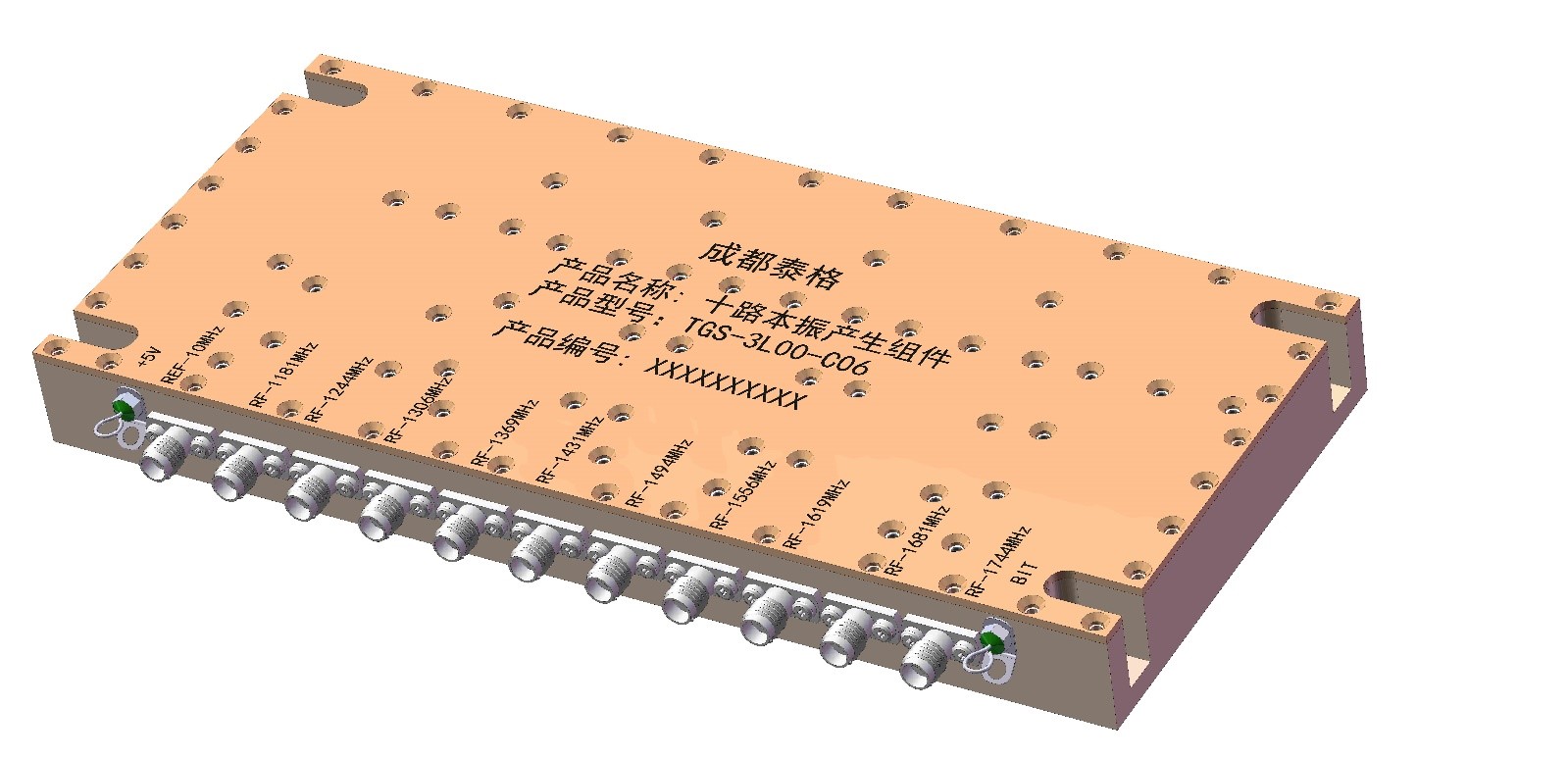

图1 直视图

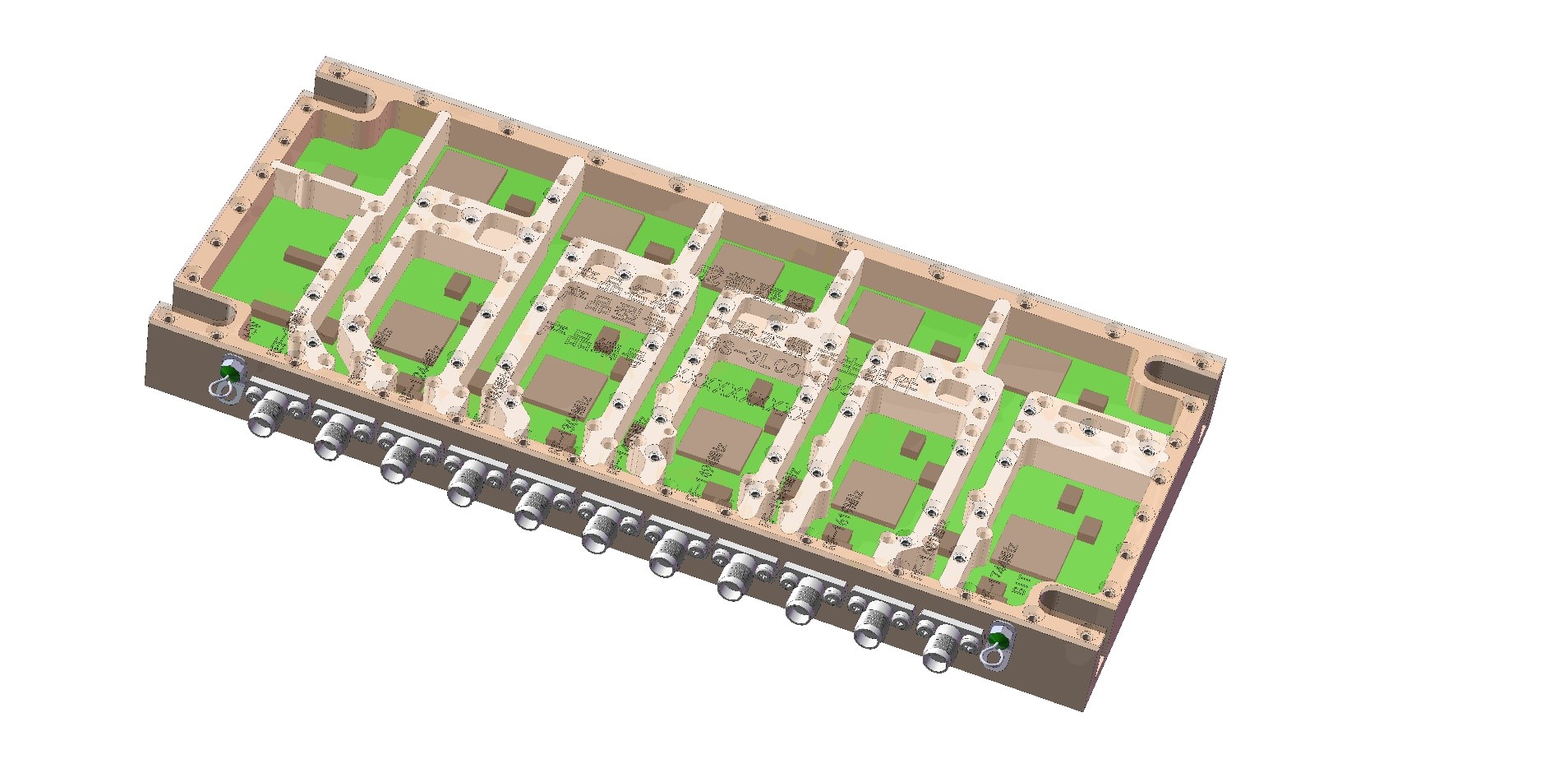

图2 透视图

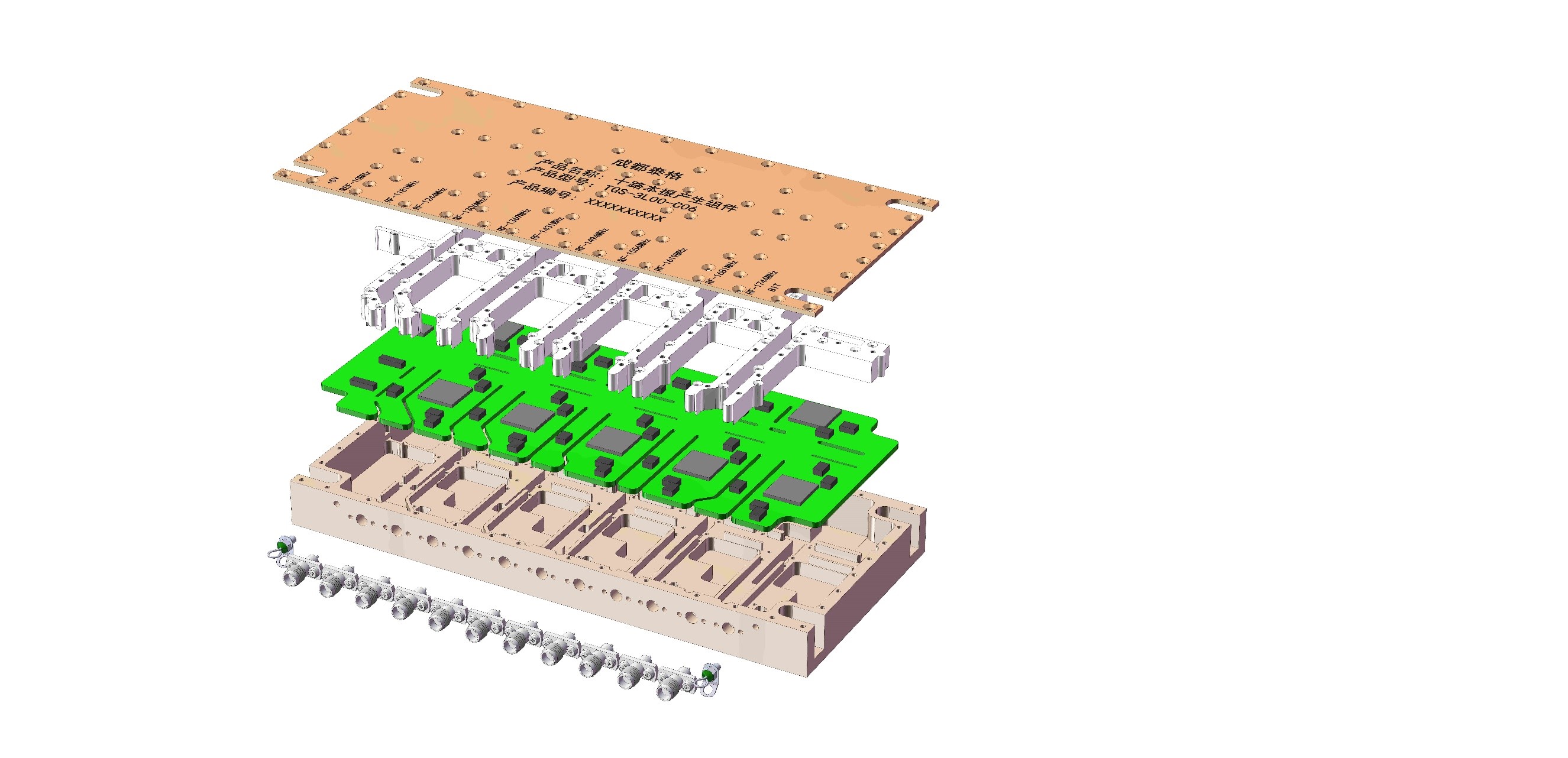

图3 爆炸图

● 采用PLL和DDS技术相结合，实现宽频带、低杂散、快速的频率合成器

● 采用多功能芯片化的方式实现小体积

● 根据产品不同的环境适应要求，定制化设计，公司已有二十多年的技术积累和工程经验

PLL源主要参数

频率(GHz)	频率步进(KHz)	输出功率(dBm)	相位噪声TYP(dBc/Hz@1K)	杂散抑制(dBc)	谐波抑制(dBc)	跳频时间(μS)	参考外形尺寸(mm)
1～2	1	10	≤ -90	≥ 65	≥35	≤5	40305
8～12	1	10	≤ -94	≥ 65	≥35	≤200	806026
5～10	1	10	≤ -95	≥ 65	≥35	≤200
10～20	1	10	≤ -90	≥ 65	≥35	≤200
10～18	1	10	≤ -91	≥ 65	≥35	≤200
12～18	1	10	≤ -91	≥ 65	≥35	≤200
6～18	1	10	≤ -91	≥ 65	≥35	≤200
8～18	1	10	≤ -91	≥ 65	≥35	≤200
2～18	1	10	≤ -91	≥ 65	≥35	≤200
0.2～18	1	10	≤ -91	≥ 65	≥35	≤200
0.2～20	1	10	≤ -90	≥ 65	≥35	≤200

● 所有指标测试条件为：参考源为100MHz 恒温晶振（-155dBc/Hz@1KHz），工作温度为+25℃ 。

DDS源主要参数

频率(GHz)	频率步进(KHz)	输出功率(dBm)	相位噪声TYP(dBc/Hz@1K)	杂散抑制(dBc)	谐波抑制(dBc)	跳频时间(μS)
1～2	1	10	≤ -115	≥ 70	≥60	≤0.3
2～5	1	10	≤ -110	≥ 70	≥60	≤0.3
0.01～20*	1	10	≤ -95	≥ 65	≥35	≤0.5

● 所有指标测试条件为：参考源为100MHz 恒温晶振（-155dBc/Hz@1KHz），工作温度为+25℃ 。“*”可覆盖频率。
